炮塔铣床、数控铣床的工件装夹方法有哪些?

发布时间:2019-05-09 16:11:04    点击数:0   【

问题解答20180717143021_7717 (1)

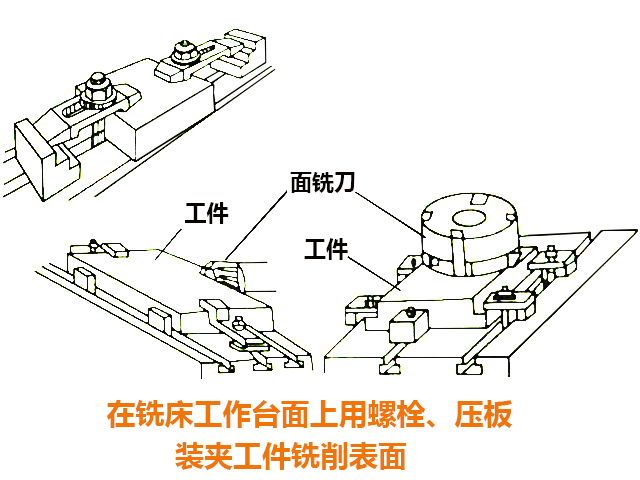

1、炮塔铣床数控铣床在铣床工作台上用螺栓、压板装夹。尺寸较大或形状特殊的工件通常采用螺栓、压板装夹。螺栓要尽量靠近工件,压板垫块的高度应保证压板不发生倾斜,压板在工件上的夹压点应尽量靠近加工部位,所用压板的数目不少于两块。

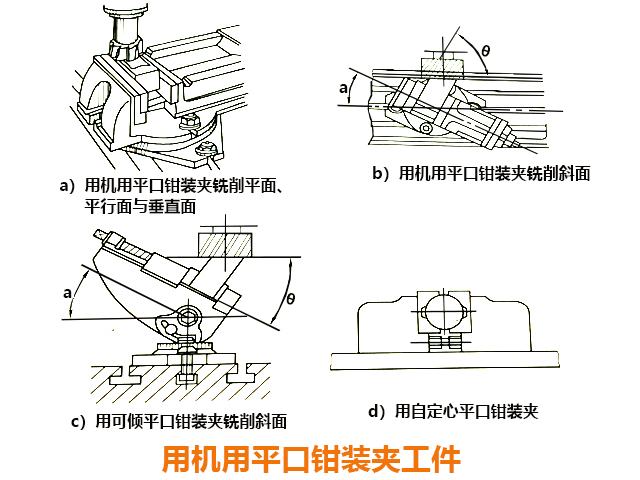

2、炮塔铣床数控铣床用机用平口钳装夹。炮塔铣床、数控铣床机用平口钳装夹适用于外形尺寸不大的工件。装夹工件时,工件的被加工面需高出钳口,否则要用平行垫铁垫高工件;工件放置的位置要适当,一般置于钳口中间;用机用平口钳装夹工件可铣削平面、平行面、垂直面和斜面。加工斜面时,还可以使用可倾平口钳装夹工件。机用平口钳可用于装夹矩形工件,也可以装夹圆柱形工件,是铣床常用的通用夹具。

炮塔铣床

3、炮塔铣床数控铣床用回转工作台装夹。回转工作台底座圆周有刻度,可以观察和确定回转工作台的位置;回转工作台中央有一孔,用以找正和确定工件的回转中心;回转工作台底座上的槽相对于铣床的T形槽定位后,即可用螺栓把回转工作台固定在铣床工作台上。

工件用螺栓和压板装夹在回转工作台上,可加工工件的圆弧形周边、圆弧形槽、多边形及沿周边有分度要求的槽和孔等;当回转工作台运动与铣床纵向进给移动按一定比例联动时,可加工平面螺旋槽和等速平面凸轮。

炮塔铣床

4、炮塔铣床数控铣床用分度头装夹。炮塔铣床、数控铣床用分度头装夹工件可完成铣削多边形、花键、齿轮和刻线等工作。F112502型万能分度头及各附件在铣床工作台上的放置。

利用分度头,工件的装夹方式通常有以下几种:

①用自定心卡盘和后顶尖装夹工件。

②用前、后顶尖夹紧工件。

③工件套装在心轴上用螺母压紧,然后同心轴一起被顶持在分度头和后顶尖之间。

④工件套装在心轴上,心轴装夹在分度头的主轴锥孔内,并可按需要使主轴倾斜一定角度。

⑤工件直接装夹在自定心卡盘上,并可使主轴倾斜一定的角度。

炮塔铣床

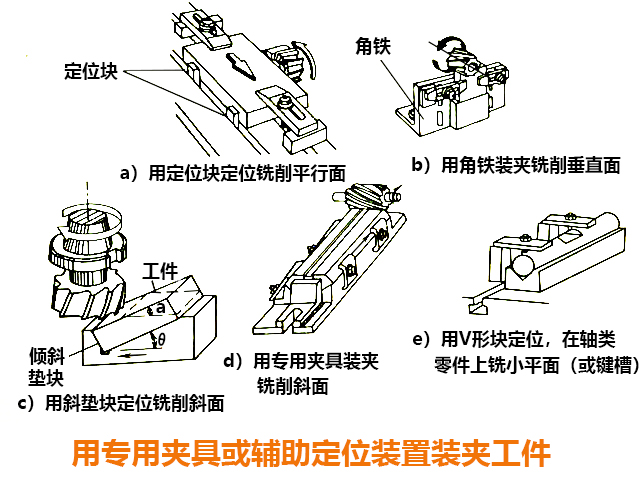

5炮塔铣床数控铣床用专用夹具或辅助定位装置装夹。炮塔铣床、数控铣床在连接面数量较多的工件和批量生产中,常采用辅助定位装置或专用夹具装夹工件。如铣削平行面可利用工作台的T形槽直槽安装定位块;铣削垂直面常利用角铁(弯板)装夹工件;铣削斜面可利用倾斜垫块定位;批量生产中铣削斜面用专用夹具装夹工件;铣削圆柱面上的小平面或键槽时,可使用V形块定位,特点是对中性好等。
