2号炮塔铣MX-2HG技术参数_产品详细参数_青岛台正精密机械有限公司

2号炮塔铣MX-2HG技术参数_02

名称	2号炮塔铣MX-2HG技术参数	4号炮塔铣MX-4HG技术参数
工作台面积 Table area	1067x230mm	1270x254mm
纵向行程（左右X方向） Longitudinal travel (left and right X direction)	740mm	775-810mm
横向行程（前后Y方向） Transverse stroke (front and rear Y direction)	330mm	360mm
垂向行程（上下Z方向） Vertical stroke (upper and lower Z direction)	360mm	360mm
工作台载重 Table load	200KG	300KG
主轴端面到工作台距离 Spindle end face to worktable distance	360mm	470mm
主电机功率 Main motor power	3HP	3HP
电压 voltage	三相380v(或220V/415V/440v）	三相380v(或220V/415V/440v）
频率 frequency	50/60Hz	50/60Hz
主轴锥孔 taper hole of spindle	R8主轴	R8主轴或NT30主轴
主轴级速 Spindle stage speed	16	16
低速 low speed	80/135/210/325/660/1110/1750/2720	80/135/210/325/660/1110/1750/2720
高速 high speed	160/270/420/650/1320/2220/3500/5440	160/270/420/650/1320/2220/3500/5440
主轴行程 travel of spindle	120mm	120mm
套筒 jacket	85.725mm	85.725mm
T型槽 T-groove	16x3x65mm	16x3x65mm
滑枕伸出臂 Sliding pillow outstretched arm	380mm	520mm

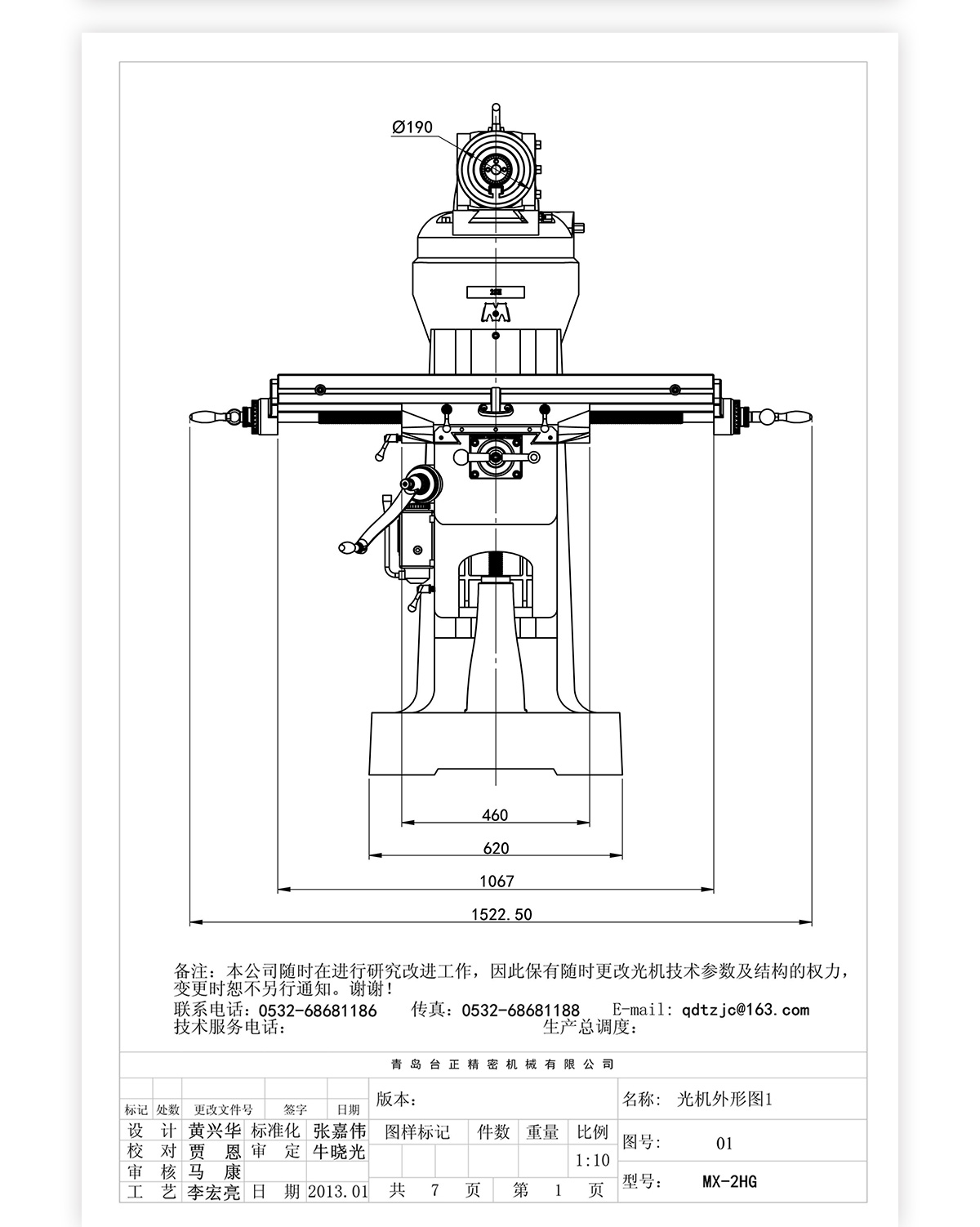

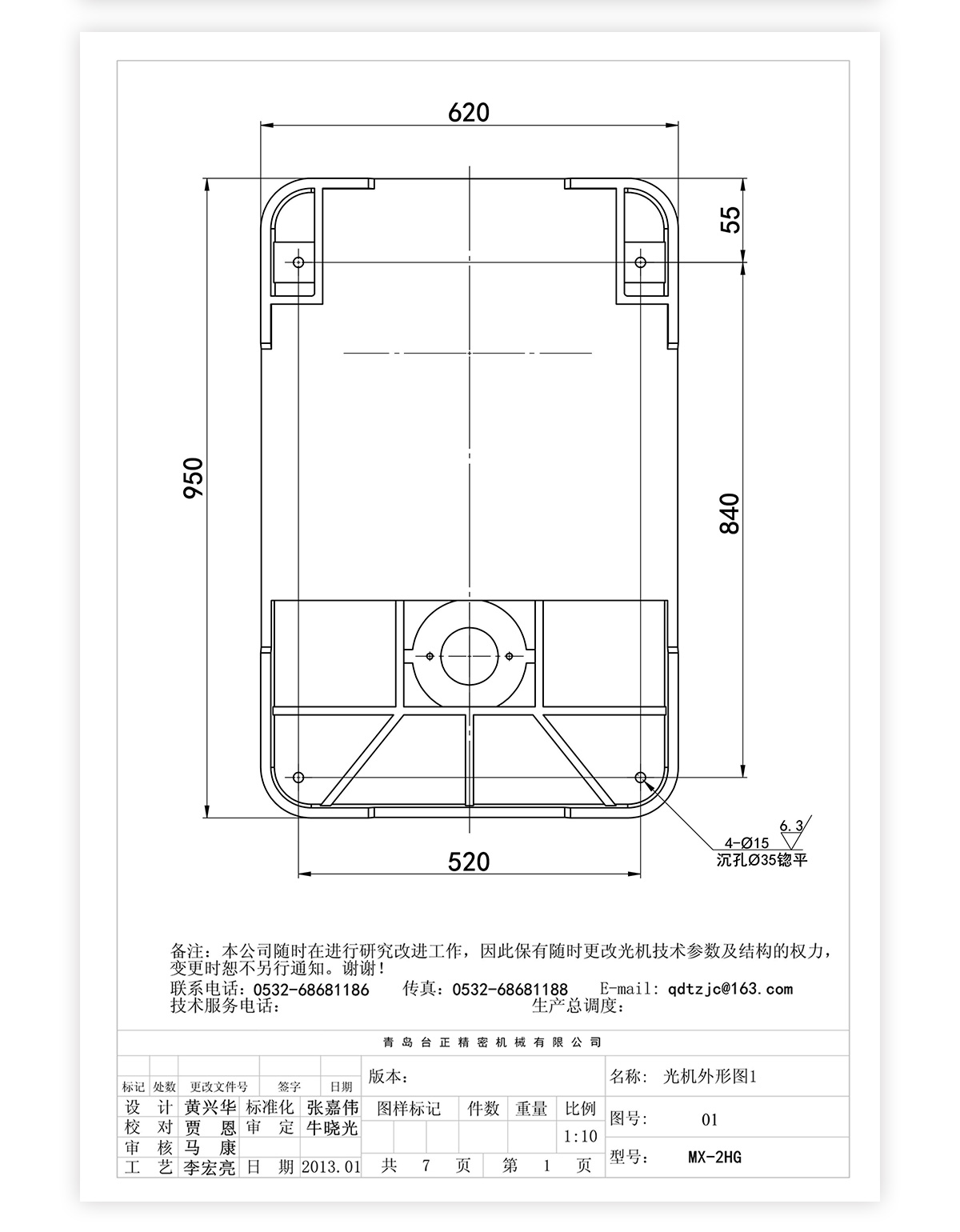

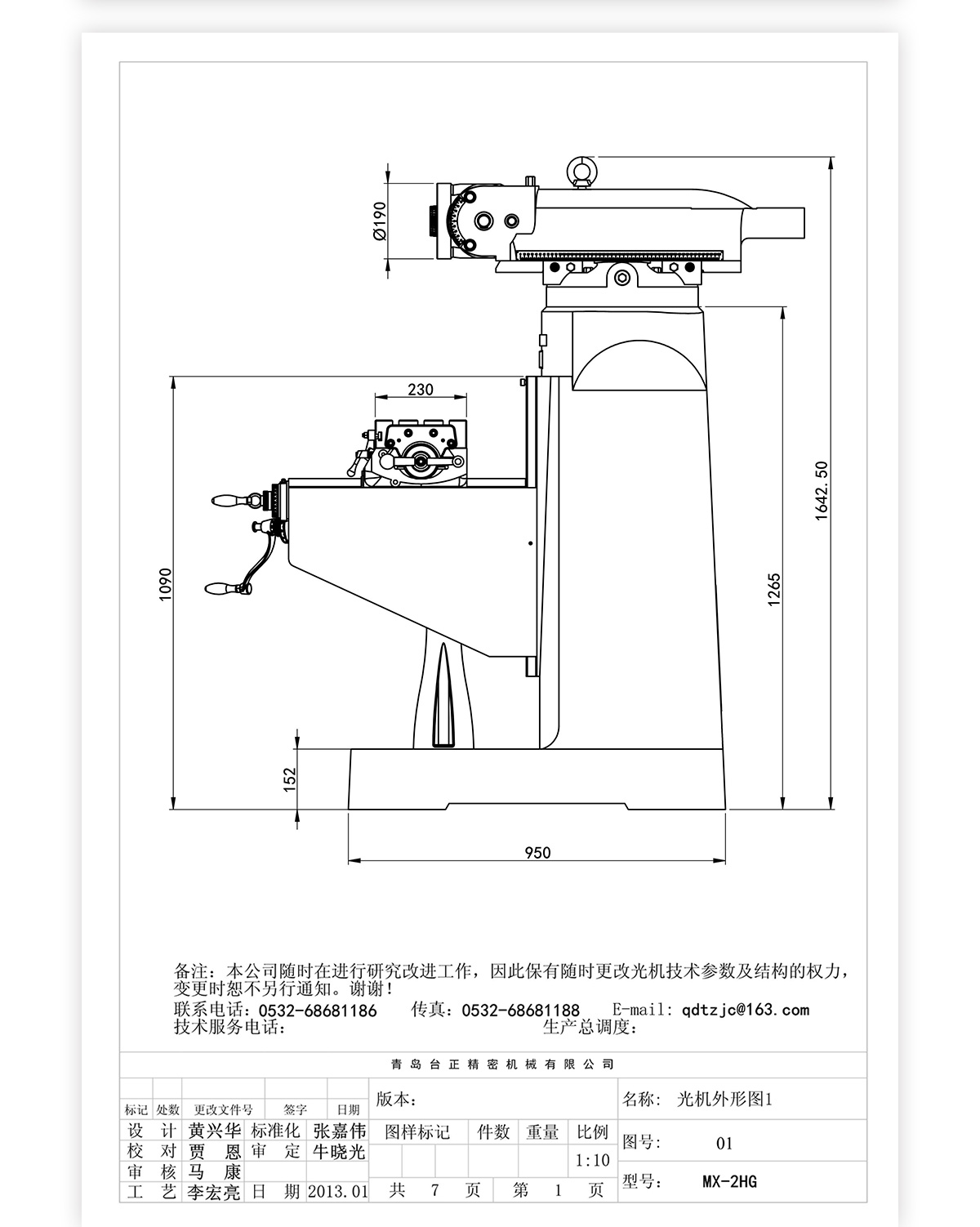

机床外形尺寸 Machine tool shape dimension	1522/1500/1640mm	1650/1650/1900mm
重量 weight	1000KG	1450KG


配置对比 Configuration contrast	MX-2HG	MX-4HG
光栅尺 Grating ruler	X、Y二轴光栅尺（※三轴选配）	X、Y二轴光栅尺（三轴选配）
工作台纵向（左右X方向） Table longitudinal direction ( left and right X directions )	自动进给电子走刀器	自动进给电子走刀器
工作台横向（前后Y方向） Table transverse (front and rear Y direction)	手动进给（※增加自动进给选配）	手动进给（增加自动进给选配）
工作台垂向（上下Z方向） Vertical worktable (up and down Z)	手动进给（※增加自动进给选配）	手动进给（增加自动进给选配）
夹头组 Chuck group	R8夹头组12件套装	R8夹头组12件套装或NT30夹头组15件套装
拉杆 bar	M12拉杆	M12拉杆
导轨形式（X、Y、Z） Guide rail form	X、Y、Z燕尾轨▲▲▲	X、Z燕尾轨，Y向矩形方轨▲■▲

※ 选配：为增加特殊附件，需另行计价。
