4号立卧炮塔铣MX-4LW技术参数_产品详细参数

名称	4号立卧炮塔铣MX-4LW技术参数	6号立卧炮塔铣MX-6LW技术参数
工作台面积 Table area	1270x254mm	1370x330mm
纵向行程（左右X方向） Longitudinal travel (left and right X direction)	775-810mm	1030mm
横向行程（前后Y方向） Transverse stroke (front and rear Y direction)	360mm	400mm
垂向行程（上下Z方向） Vertical stroke (upper and lower Z direction)	360mm	380mm
工作台载重 Table load	300KG	500KG
主轴端面到工作台距离 Spindle end face to worktable distance	370mm	700mm
主电机功率 Main motor power	3HP	5HP
电压 voltage	三相380v(或220V/415V/440v）	三相380v(或220V/415V/440v）
频率 frequency	50/60Hz	50/60Hz
主轴锥孔 taper hole of spindle	NT30主轴	NT40主轴
主轴级速 Spindle stage speed	16	16
低速 low speed	80/135/210/325/660/1110/1750/2720	80/135/210/325/660/1110/1750/2720
高速 high speed	160/270/420/650/1320/2220/3500/5440	160/270/420/650/1320/2220/3500/5440
主轴行程 travel of spindle	120mm	120mm
套筒 jacket	85.725mm	105mm
T型槽 T-groove	16x3x65mm	16x3x65mm
滑枕伸出臂 Sliding pillow outstretched arm	520mm	520mm

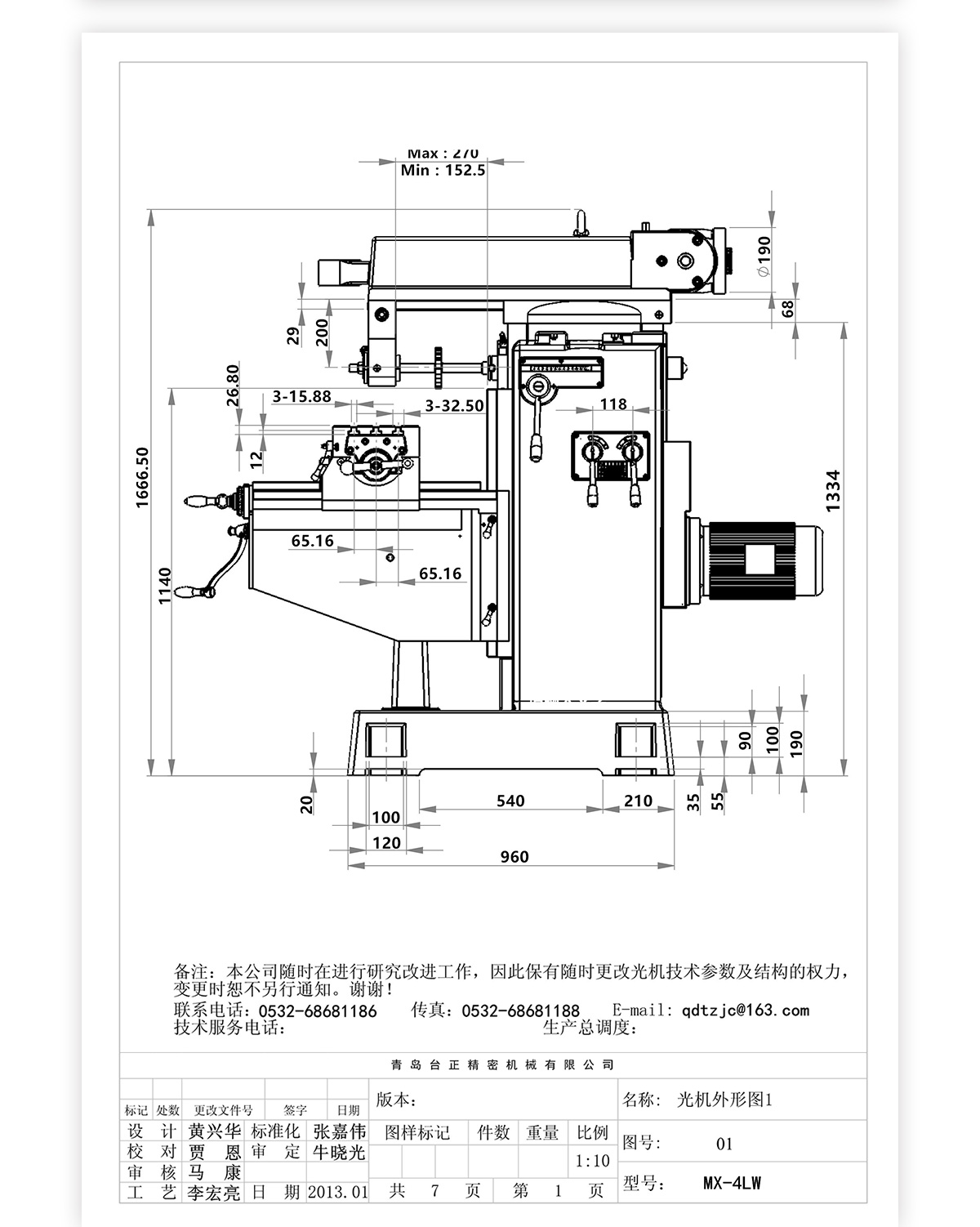

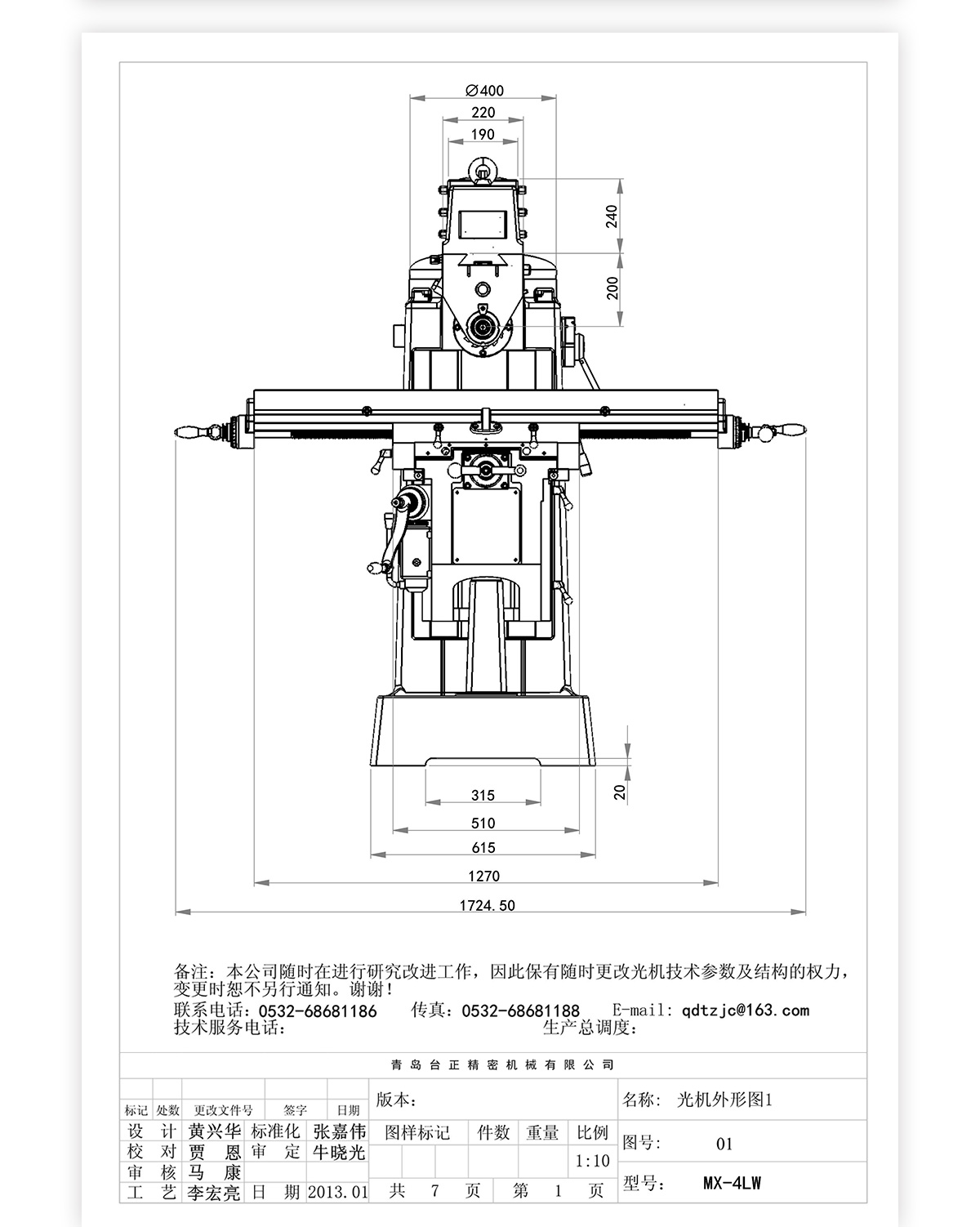

机床外形尺寸 Machine tool shape dimension	1920/1770/2000mm	1980/1750/2050mm
重量 weight	1800KG	2300KG

配置对比 Configuration contrast	MX-4LW	MX-6LW
光栅尺 Grating ruler	X、Y、Z三轴光栅尺	X、Y、Z三轴光栅尺
工作台纵向（左右X方向） Table longitudinal direction ( left and right X directions )	自动进给电子走刀器	机械齿轮式走刀器
工作台横向（前后Y方向） Table transverse (front and rear Y direction)	自动进给电子走刀器	机械齿轮式走刀器
工作台垂向（上下Z方向） Vertical worktable (up and down Z)	快速上、下升降	快速上、下升降
夹头组 Chuck group	NT30夹头组15件套装	NT40夹头组15件套装
拉杆 bar	M12拉杆	M16拉杆
导轨形式（X、Y、Z） Guide rail form	X向燕尾导轨，Y、Z向矩形方轨▲■▲	X向燕尾导轨，Y、Z向矩形方轨▲■■

※ 选配：为增加特殊附件，需另行计价。
