我们在炮塔铣床服务中，经常会接触到许多客户和维修服务人员，在维修过程中无法判断炮塔铣床的各个零部件名称，无法和厂家配件部门沟通，今天我们将完整全面的炮塔铣床零部件的各个部分给予分解，并按图文编号给予标注，分享给大家，希望能给有所帮助，详情如下：

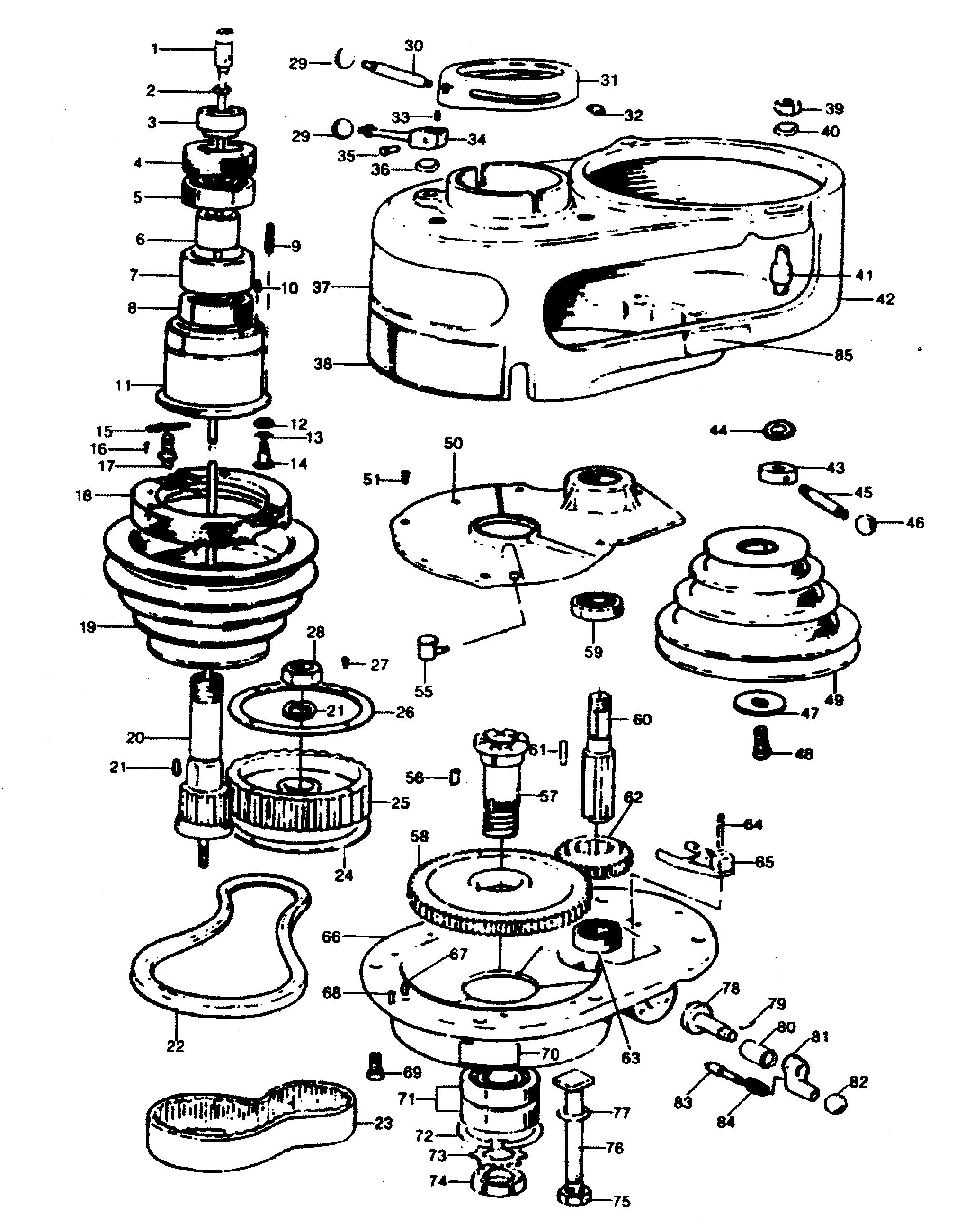

零件明细表铣床零件分解图（A部分）
零件明细表铣床零件分解图（A部分）
|
编号 |
品名规格 |
编号 |
品名规格 |
编号 |
品名规格 |
|
A001 |
拉杆 |
A039 |
螺母 |
A077 |
背轮变带榇套 |
|
A002 |
拉杆垫圈 |
A040 |
止动垫圈 |
A078 |
背轮变速曲柄 |
|
A003 |
锁紧螺母（配A020） |
A041 |
电机固定杆 |
A079 |
塑料球 |
|
A004 |
轴承锁紧螺母（配A011） |
A042 |
皮带输罩壳 |
A080 |
定位杆 |
|
A005 |
轴承6207 |
A043 |
电机固定圈 |
A080 |
弹簧 |
|
A006 |
内轴承套 |
A044 |
垫片 |
A082 |
铝牌（高低速牌） |
|
A007 |
外轴承套 |
A045 |
变速手柄 |
A083 |
电机手柄 |
|
A008 |
轴承6207 |
A046 |
塑料球 |
A084 |
塑料球（电动机） |
|
A009 |
压缩弹簧 |
A047 |
热片 |
|
|
|
A010 |
螺钉 |
A048 |
螺钉 |
|
|
|
A011 |
皮带输轴套 |
A049 |
电机皮带输 |
|
|
|
A012 |
螺母 |
A050 |
齿轮箱盖板 |
|
|
|
A013 |
止动垫圈 |
A051 |
螺钉 |
|
|
|
A014 |
刹车固定螺丝 |
A052 |
油嘴1/8″ |
|
|
|
A015 |
弹簧 |
A053 |
键 |
|
|
|
A016 |
螺钉 |
A054 |
蜗杆离合器轴 |
|
|
|
A017 |
刹车转轴 |
A055 |
主轴大齿轮 |
|
|
|
A018 |
刹车片 |
A056 |
轴承6203 |
|
|
|
A019 |
大皮带输 |
A057 |
小齿轮轴 |
|
|
|
A020 |
皮带输轴 |
A058 |
键 |
|
|
|
A021 |
键 |
A059 |
小齿轮 |
|
|
|
A022 |
三角皮带 |
A060 |
轴承6203 |
|
|
|
A023 |
齿形皮带 |
A061 |
定位销 |
|
|
|
A024 |
皮带输法兰盘 |
A062 |
背输拨叉 |
|
|
|
A025 |
皮带输 |
A063 |
齿轮罩壳 |
|
|
|
A026 |
皮带输法兰盘 |
A064 |
定位销 |
|
|
|
A027 |
螺钉 |
A065 |
定位销 |
|
|
|
A028 |
螺母 |
A066 |
螺钉 |
|
|
|
A029 |
塑料球 |
A067 |
铝牌（注意牌） |
|
|
|
A030 |
离合器手柄 |
A068 |
轴承6208 |
|
|
|
A031 |
离合器转盘 |
A069 |
孔用挡圈 |
|
|
|
A032 |
螺栓销 |
A070 |
止动垫图 |
|
|
|
A033 |
开口器挡圈 |
A071 |
轴承锁紧螺母 |
|
|
|
A034 |
刹车手柄 |
A072 |
螺母 |
|
|
|
A035 |
销（配A033） |
A073 |
双头螺钉 |
|
|
|
A036 |
垫圈 |
A074 |
垫圈 |
|
|
|
A037 |
公司名牌 |
A075 |
背输偏心轴 |
|
|
|
A038 |
铝牌（主轴转速牌） |
A076 |
销 |
|

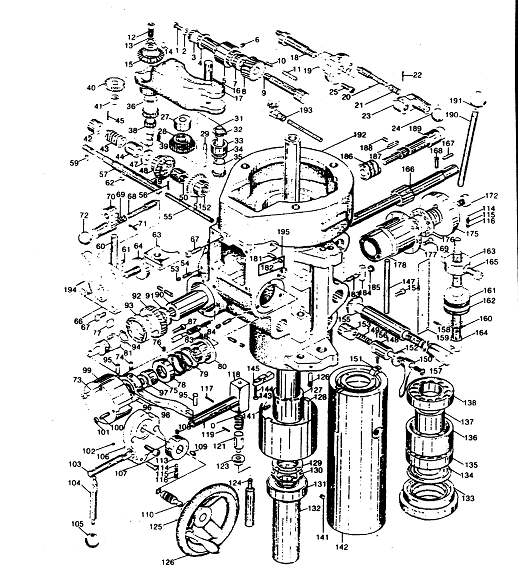

零件明细表铣床零件分解图（B部分）
零件明细表铣床零件分解图（B部分）
|
编号 |
品名规格 |
编号 |
品名规格 |
编号 |
品名规格 |
|
B001 |
螺钉 |
B042 |
铜套 |
B084 |
螺钉 |
|
B002 |
垫圈 |
B043 |
自动进刀蜗杆 |
B087 |
螺钉 |
|
B003 |
小圆锥齿轮轴 |
B044 |
蜗杆铜套 |
B088 |
弹簧 |
|
B004 |
进给蜗齿轴榇套 |
B045 |
螺钉 |
B089 |
顶杆 |
|
B005 |
涡轮轴榇套 |
B047 |
固定垫圈 |
B090 |
铜套 |
|
B006 |
无头抵丝 |
B048 |
铜套 |
B091 |
垫圈 |
|
B007 |
蜗轮隔套 |
B049 |
圆锥齿轮 |
B092 |
自动进刀蜗轮 |
|
B008 |
进给蜗轮 |
B050 |
离合器 |
B093 |
离合器 |
|
B009 |
进给涡轮轴 |
B051 |
圆锥齿轮 |
B094 |
卡环 |
|
B010 |
键 |
B052 |
铜套 |
B095 |
销 |
|
B011 |
键 |
B053 |
螺钉 |
B096 |
过载离合器脱开杆 |
|
B012 |
内六角螺丝 |
B054 |
螺钉 |
B097 |
熟圈 |
|
B013 |
垫片 |
B055 |
拉杆 |
B098 |
卡环 |
|
B014 |
键 |
B056 |
销 |
B099 |
离合器盘 |
|
B015 |
进给反向圆锥齿轮 |
B057 |
拉杆轴 |
B100 |
螺钉 |
|
B016 |
进给齿合销 |
B059 |
销 |
B101 |
螺母 |
|
B017 |
蜗轮支架 |
B060 |
进给变换杆 |
B102 |
销 |
|
B018 |
偏心轴 |
B061 |
无头螺钉 |
B103 |
滑杆 |
|
B019 |
偏心座 |
B062 |
键 |
B104 |
脱开手柄 |
|
B020 |
定位杆 |
B063 |
进给变换拔插 |
B105 |
塑料球 |
|
B021 |
弹簧 |
B064 |
变换偏心轴 |
B106 |
进给断开装置支座 |
|
B022 |
销 |
B066 |
变速器盘 |
B107 |
螺钉 |
|
B023 |
曲柄 |
B067 |
杯头螺钉 |
B108 |
螺钉 |
|
B024 |
塑料球 |
B068 |
定位杆 |
B109 |
键 |
|
B025 |
螺钉 |
B069 |
弹簧 |
B110 |
拉柄（结合件含111+112） |
|
B027 |
铜套 |
B070 |
变速曲柄 |
B113 |
定位圈 |
|
B028 |
三联齿轮 |
B071 |
销 |
B114 |
铜球 |
|
B029 |
键 |
B072 |
塑料球 |
B115 |
弹簧 |
|
B031 |
三联齿轮轴 |
B073 |
杯头螺钉 |
B116 |
螺钉 |
|
B032 |
轴用挡圈 |
B074 |
螺钉（非标） |
B117 |
销 |
|
B033 |
铜套 |
B075 |
铜套 |
B118 |
滑动块 |
|
B034 |
垫片 |
B076 |
螺钉 |
B119 |
销 |
|
B035 |
小圆锥齿轮 |
B077 |
键 |
B120 |
弹簧 |
|
B036 |
双联齿轮轴 |
B078 |
圆螺母（配B081） |
B121 |
脱开柱销 |
|
B038 |
三联齿轮轴 |
B079 |
弹簧 |
B123 |
横顶杆盖 |
|
B039 |
键 |
B080 |
过载离合器 |
B124 |
横顶杆 |
|
B040 |
进给传动齿轮 |
B081 |
过载离合器套轴 |
B125 |
手输 |
|
B041 |
轴承BA66 |
B083 |
螺钉 |
B126 |
手柄 |
|
编号 |
品名规格 |
编号 |
品名规格 |
编号 |
品名规格 |
|
B127 |
主轴 |
B167 |
键 |
|
|
|
B128 |
主轴套筒外套 |
B168 |
T型销 |
|
|
|
B129 |
圆螺母 |
B169 |
螺钉 |
|
|
|
B130 |
止动垫圈 |
B172 |
轴钉 |
|
|
|
B131 |
轴承6206 |
B175 |
进刀手柄座 |
|
|
|
B132 |
主轴隔套 |
B176 |
十二孔座 |
|
|
|
B133 |
前端盖 |
B177 |
弹簧盖 |
|
|
|
B134 |
轴承盖 |
B178 |
主轴复位弹簧 |
|
|
|
B135 |
轴承7207 |
B179 |
垫片 |
|
|
|
B136 |
轴承外隔套 |
B181 |
无头螺钉 |
|
|
|
B137 |
轴承内隔套 |
B182 |
无头螺钉 |
|
|
|
B138 |
轴承7207 |
B183 |
凹凸销 |
|
|
|
B141 |
无头螺钉 |
B184 |
顶杆 |
|
|
|
B142 |
套筒轴 |
B185 |
螺钉 |
|
|
|
B143 |
螺母 |
B186 |
转头涡轮 |
|
|
|
B144 |
无头螺钉 |
B187 |
键 |
|
|
|
B145 |
进给停止杠杆 |
B188 |
无头螺钉 |
|
|
|
B146 |
停止杠杆销 |
B189 |
转头蜗杆 |
|
|
|
B147 |
旁杆 |
B190 |
进刀手柄 |
|
|
|
B148 |
主轴套筒铜块 |
B191 |
塑料球 |
|
|
|
B149 |
弹簧 |
B192 |
机头本体 |
|
|
|
B150 |
锁紧手柄 |
B193 |
油杯1/8″ |
|
|
|
B151 |
挡圈 |
B194 |
油管进刀弧标牌 |
|
|
|
B152 |
锁紧螺杆 |
B195 |
本体标牌 |
|
|
|
B153 |
固定铜块 |
|
|
|
|
|
B154 |
固定螺栓 |
|
|
|
|
|
B155 |
方形螺栓 |
|
|
|
|
|
B156 |
螺栓隔套 |
|
|
|
|
|
B157 |
螺母 |
|
|
|
|
|
B158 |
螺钉 |
|
|
|
|
|
B159 |
标尺（0-125） |
|
|
|
|
|
B160 |
卡环 |
|
|
|
|
|
B161 |
防松螺母 |
|
|
|
|
|
B162 |
微调整螺母 |
|
|
|
|
|
B163 |
主轴套筒停止挡块 |
|
|
|
|
|
B164 |
螺杆 |
|
|
|
|
|
B165 |
螺钉 |
|
|
|
|
|
B166 |
进刀轴 |
|
|
|
|
零件明细表铣床零件分解图（C部分）
零件明细表铣床零件分解图（C部分）
|
编号 |
品名规格 |
编号 |
品名规格 |
编号 |
品名规格 |
|
C001 |
转头涡轮 |
C052 |
鞍座 |
C103 |
支承座 |
|
C002 |
铣头座 |
C053 |
左刮屑器座 |
C104 |
升降螺杆铜螺母 |
|
C003 |
左右标尺 |
C054 |
橡胶块 |
C105 |
螺钉 |
|
C004 |
轴用弹性挡圈 |
C055 |
升降台镶条 |
C111 |
前盖板 |
|
C005 |
标尺铆钉 |
C056 |
十字螺钉 |
C112 |
床身侧盖板 |
|
C006 |
垂直调整蜗杆 |
C057 |
右刮屑器座 |
C113 |
床身后盖板 |
|
C007 |
垫圈 |
C058 |
橡胶块 |
C118 |
十字叉 |
|
C008 |
蜗杆轴 |
C060 |
上挡屑板 |
C120 |
滑枕进退齿轮轴 |
|
C009 |
键 |
C060.5 |
中挡屑板 |
C123 |
垫圈 |
|
C010 |
滑枕 |
C061 |
下挡屑板 |
C124 |
滑枕座（回转台） |
|
C011 |
吊环螺钉 |
C062 |
升降台 |
C125 |
滑枕镶条 |
|
C012 |
套筒 |
C074 |
螺母 |
C129 |
固定螺栓 |
|
C013 |
螺钉 |
C075 |
键 |
C130 |
齿轮轴定位螺钉 |
|
C014 |
圆柱销 |
C076 |
带斜度垫片 |
C133 |
滑枕镶条定位螺钉 |
|
C015 |
前后标尺 |
C077 |
大圆锥齿轮 |
C134 |
滑枕镶条定位螺母 |
|
C016 |
标尺铆钉 |
C078 |
垫圈（非标） |
C135 |
滑枕紧固螺钉 |
|
C017 |
接头轴销 |
C079 |
轴承5305 |
C136 |
滑枕锁紧柱销 |
|
C018 |
垫圈 |
C080 |
轴承护圈 |
C137 |
升降台销紧柱销 |
|
C019 |
固定螺栓 |
C081 |
螺钉 |
C138 |
圆盘标尺 |
|
C020 |
铣头座锁紧垫圈 |
C082 |
升降螺杆 |
C139 |
伸臂标尺 |
|
C023 |
工作台 |
C083 |
曲面手柄 |
C140 |
三角归零牌 |
|
C031 |
定位螺钉 |
C084 |
升降曲柄 |
C141 |
长方形归零牌 |
|
C032 |
工作台定位档块 |
C085 |
升降离合器 |
C142 |
集中润滑手动泵组 |
|
C033 |
螺母 |
C086 |
标尺固定螺母 |
C055 |
油嘴 |
|
C037 |
锁紧手柄 |
C087 |
升降刻度盘 |
C030 |
工作台堵头 |
|
C038 |
升降台销紧螺钉 |
C088 |
标尺座 |
|
|
|
C039 |
鞍座锁紧柱销 |
C089 |
螺丝 |
|
|
|
C040 |
螺钉 |
C090 |
轴承护圈 |
|
|
|
C041 |
镶条调整螺钉 |
C091 |
轴承6204 |
|
|
|
C042 |
工作台挡块座 |
C092 |
轴承座 |
|
|
|
C043 |
工作台镶条 |
C093 |
键 |
|
|
|
C044 |
刮屑器 |
C094 |
升降轴 |
|
|
|
C046 |
工作台锁紧柱销 |
C095 |
轴承6204 |
|
|
|
C047 |
锁紧手柄 |
C096 |
小圆锥齿轮 |
|
|
|
C048 |
工作台销紧螺钉 |
C097 |
螺钉 |
|
|
|
C049 |
鞍座镶条 |
C098 |
床身 |
|
|
|
C050 |
刮屑器 |
C101 |
过滤嘴 |
|
|
|
C051 |
十字螺钉 |
C102 |
螺钉 |
|
|

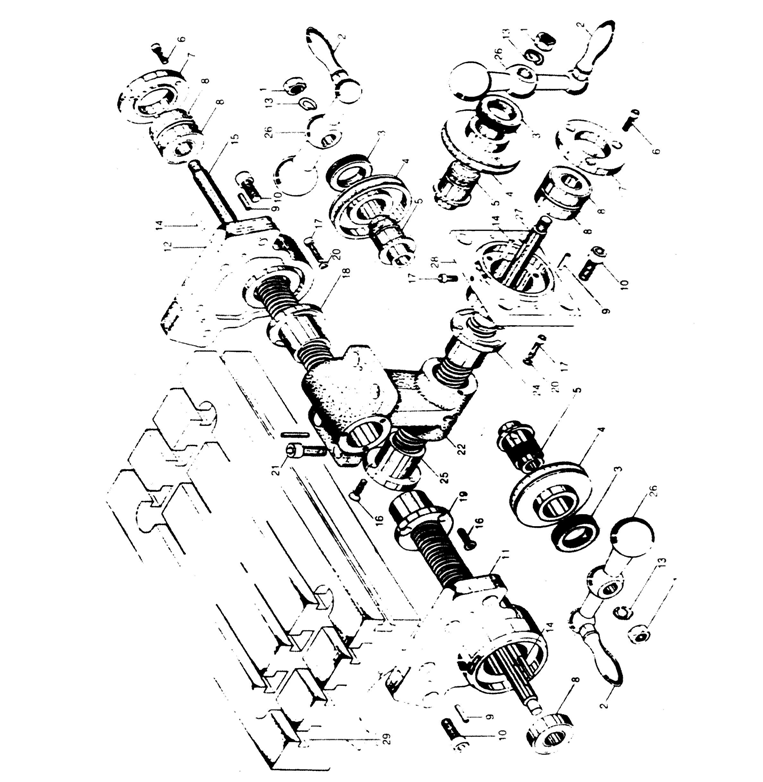

零件明细表铣床零件分解图（D部分）
零件明细表铣床零件分解图（D部分）
|
编号 |
品名规格 |
编号 |
品名规格 |
编号 |
品名规格 |
|
D001 |
螺母 |
|
|
|
|
|
D002 |
曲面手柄 |
|
|
|
|
|
D003 |
刻度盘螺母 |
|
|
|
|
|
D004 |
刻度盘 |
|
|
|
|
|
D005 |
刻度环座 |
|
|
|
|
|
D006 |
螺钉 |
|
|
|
|
|
D007 |
轴承护圈 |
|
|
|
|
|
D008 |
轴承6204 |
|
|
|
|
|
D009 |
圆柱销 |
|
|
|
|
|
D010 |
螺钉 |
|
|
|
|
|
D011 |
左右轴承座 |
|
|
|
|
|
D012 |
足有轴承座 |
|
|
|
|
|
D013 |
弹性垫圈 |
|
|
|
|
|
D014 |
键 |
|
|
|
|
|
D015 |
纵向丝杆 |
|
|
|
|
|
D016 |
螺钉 |
|
|
|
|
|
D017 |
螺钉 |
|
|
|
|
|
D018 |
纵向调整丝母 |
|
|
|
|
|
D019 |
纵向固定丝母 |
|
|
|
|
|
D020 |
三丸手柄 |
|
|
|
|
|
D021 |
横向丝杆 |
|
|
|
|
|
D022 |
横向轴承座 |
|
|
|
|
|
D024 |
T型橡胶块 |
|
|
|
|
|
D025 |
|
|
|
|
|
|
D026 |
|
|
|
|
|
|
D027 |
|
|
|
|
|
|
D028 |
|
|
|
|
|
|
D029 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
