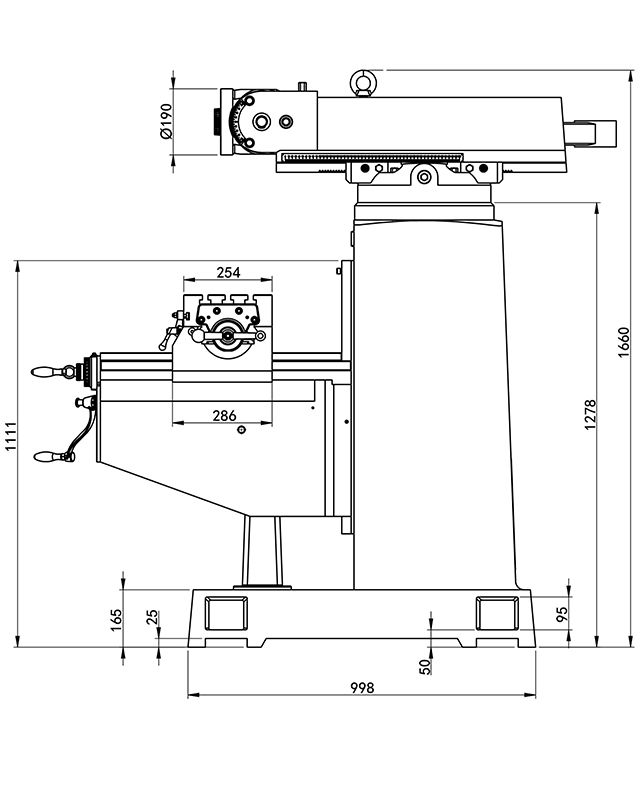

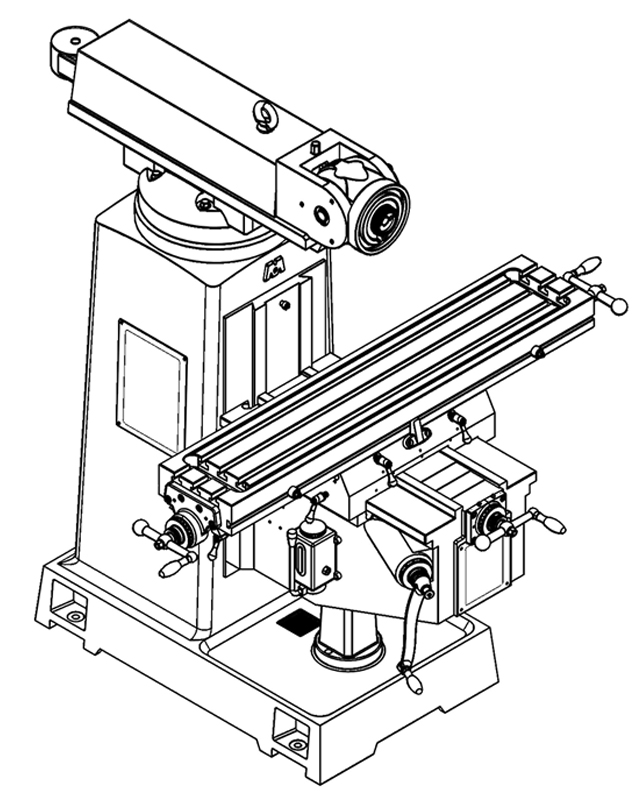

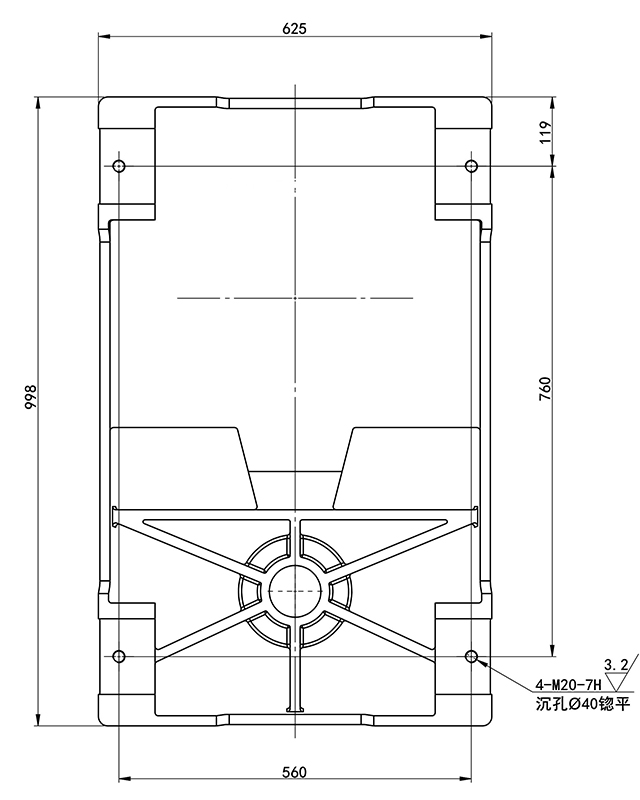

炮塔铣床参数配置及生产工艺图,希望对您有帮助

发布时间:2019-04-16 17:01:08    点击数:0   【

技术支持20180717143021_7717 (1)

炮塔铣床由于规格型号较多,所以机床附件的配置也不相同。在机械加工中根据加工零件的大小,工件的最大长度和宽度以及高度尺寸,选择工作台尺寸的大小和机床XYZ三个方向的行程,同时根据加工零件的复杂程度和加工工序图的标准流程,选择不同的机床配置和各种特殊附件,从而扩大机床加工零件的适用性。

炮塔铣床

型号Model

MX-4HG

工作台面积

Work   Table

1270 x 254mm

纵向行程(X-axis

Max. Longitudinal Travel

810mm   (自动进给)

横向行程(Y-axis

Max. Vertical Travel

360mm

垂向行程(Z-axis

Max. Cross Travel

360mm

导轨形式(XYZ

Guide rail form

▲■▲

主轴端面到工作台距离

Distance from spindle to table

470mm

主轴电机功率

Horsepower

3HP

电压

Voltage

三相380V(或220V415V440V

频率(H

Frequency

50/60

主轴锥孔

Spindle Taper Type

R8 (或NT30)

主轴级速

Step Number

低速(Low Range

高速(High Range

16steps



7011018027060097515402310rpm

1402203605401200195030805440rpm

主轴行程

Spindle Quill Travel

120mm

套筒进给速度/套筒外径

Quill Feed/Quill O.D.

0.040.080.15/85.725mm

T型槽  T-Slot

Slot No.×Width×Pitch

3 x 16 x 65mm

滑枕伸出臂行程

Ram  Travel

520mm

机床外型尺寸(长xx高)

Machine Dimensions

1650x1650x1900

重量

Weight

1450kg

炮塔铣床

机型

总功率

电流负荷

MX-4HG

4KW

6.5A


炮塔铣床

炮塔铣床

炮塔铣床

炮塔铣床

炮塔铣床
